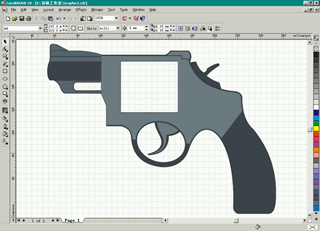

　　用以上所讲的方法添加各部件（如图17）

　　

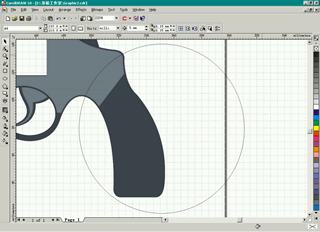

　　明白了以上的步骤，那么下面做手枪手柄的外轮廓就会容易的多了。使用椭圆工具在手枪轮廓的手柄位置绘制一拖圆形，大小位置（如图18）

　　

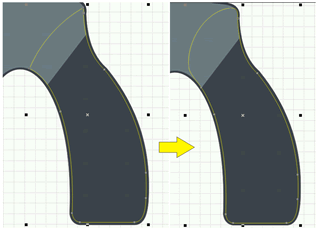

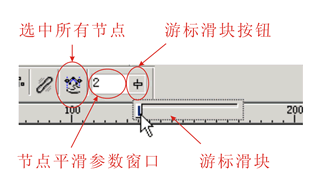

　　使用上面我们所讲的Intersect（交叉）功能将其与手枪轮廓交叉，得到的图形将其轮廓用以上所讲的方法向内缩进一些，偏移量为："1.2mm"，然后将不需要的节点使用"节点平滑"功能去除，再对其顶部曲线修改一下就可以了（如图19）

　　

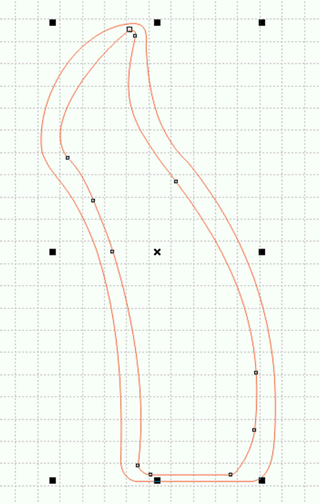

　　手柄需要进行调和，才能使其具有立体和真实感，调和是在最少两个图形间进行的，所以需要再绘制一个（如图20）

　　

　　这个图形可以通过Interctive Contour Tool（互动式轮廓工具）而得到，上面我已经讲过它的使用方法，将轮廓形式设置为"向内"，轮廓层次为："1"，不同的是轮廓偏移量设定为?quot;5mm"，分离后则不要删除轮廓，之后同样使用Curve Smoothness（节点平滑）功能将其多余的节点去除，最后将其尖角的地方用"造型工具"调平滑一些（如下图）

　　

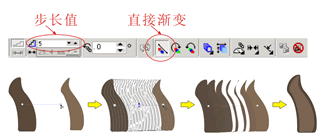

　　调和之前在这里我们首先给图形上色，（色彩是绘制照片级图像的灵魂，一定要在平时多加练习和观察）！选中大一点的手柄图形，使用键盘快捷键Shift+F11打开Uniform Fill（标准填色）对话框，设置填色C30、M45、Y60、K60（如图21），完成后按确键关闭对话框，用同样的方法将小图形的颜色CMYK参数分别设置为：C30、M45、Y60、K30，然后把两图形的边框取消，点击Interctive Blend Tool（互动式调和工具），用鼠标左键点击大手柄图形，不要松开按键直接托向小图形中心，当出现连续状态时松开鼠标，修改属性栏步长值参数为5（如图22）

[page_break]　

　　

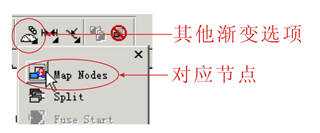

　　可以看到叠压后的结果并不理想，下面就使用节点对应功能调整一下。确定连续的图形处于全部选中状态，点击一下属性栏内的Miscellaneous Blend Option（其他渐变选项）图标，在弹出的复选框内点击Map Nodes（对应节点）选项图标（如图23）

　　

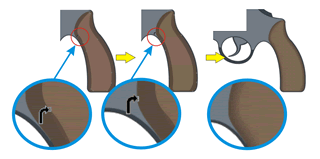

　　鼠标指针就会变成黑色的弯箭头状，此时选中状态只出现在最上层的那个小手柄图形上面，其节点也全部显示出来，点击其中的一个节点，同样的状态就会下移到了大手柄图形上了，再点击其中的一个相对应的节点，操作过程（如图24）

　　

　　或许你操作的结果和图例可能不完全一样，你可以继续重复的对应两个图形的其他节点，直至你满意为止。（注：图形之间的调和注重节点的对数，也就是说两个图形包括节点的数量、位置越相似，那么调和出来的结果就越圆滑）

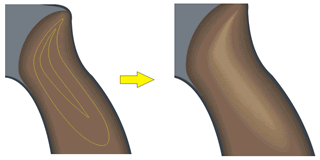

　　手柄的高光处（如图25）的调和图形和手柄的做法类似，做法与步骤这里就不再陈述了。(大一点的图形色彩参数为：C30、M45、Y60、K30，小图形色彩参数为：C20、M35、Y55、K15)

　　

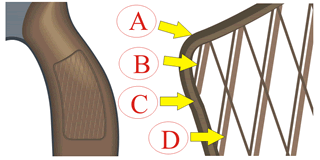

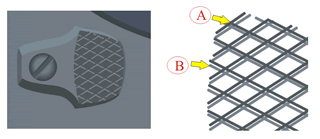

　　手柄上的木刻效果和枪身上凹凸的菱形效果，是深色和浅色线条叠加后在视觉上产生的一种错觉，颜色的明暗变化起到了决定性的作用。看一下放大的效果你就会说：哎，原来如此啊！（如图26－27）（图26：A线填色C35、M45、Y60、K60，线宽1.0mm；B线C35、M45、Y60、K45，线宽0.2mm；C线C35、M45、Y60、K30，线宽0.4mm；D线C35、M45、Y60、K10；图27：A线填色C17、M0、Y0、K70，线宽0.2mm；B线填色C15、M0、Y0、K45，线宽0.2mm）

　　

　　　



　　处理好以上的图形，那么子弹转轮、枪管和螺丝的制作就相对容易的多了，下面就对子弹转轮的制作做以详细的讲解，以点带面。


　　在外轮廓方形镂空的位置绘制三个矩形，使其宽度一致（如图28）
